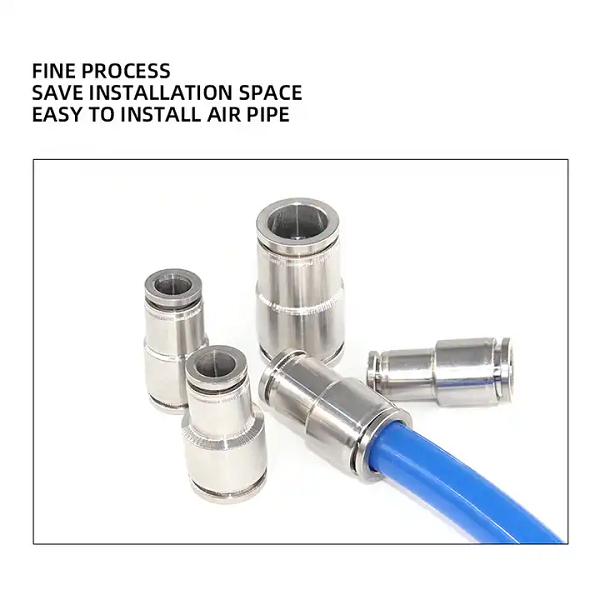

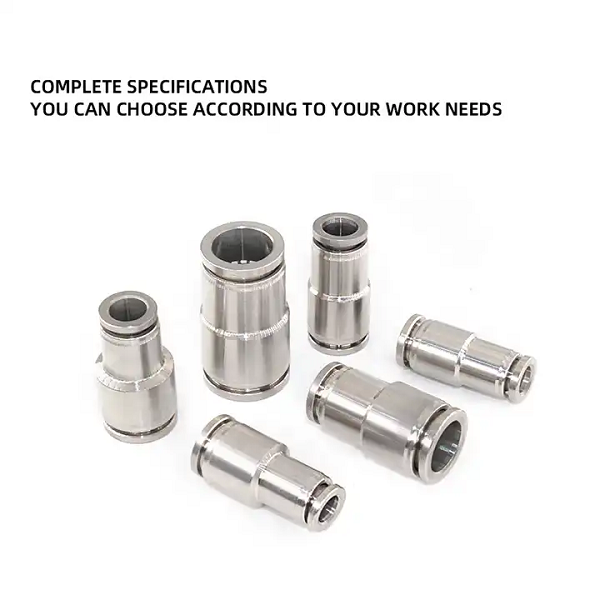

Đầu nối khí giảm thẳng Inox dùng để kết nối 2 đầu ống hơi vật liệu PU, PA , PE

- Cút nối nhanh inox giảm thẳng sử dụng cho các chất như: khí, nước, hóa chất…

- Dạng kết nối nhanh : Ghim kết nối 2 đầu ống khí có đường kính khác nhau

- Màu sắc : Trắng inox

- Áp suất hoạt động : 25 bar ( 25 kg/cm2)

- Nhiệt độ hoạt động: từ -40 tới 210 độ C

- Các bộ phận chính đầu nối nhanh khí nén inox gồm: phe giữ ống, vòng inox nhấn, phốt làm kín và thân inox

- Vật liệu cấu tạo Đầu nối khí giảm thẳng Inox: Inox 304

- Tình trạng : mới 100%

Ưu điểm nối ống hơi Inox:

• Dễ lắp đặt, Áp suất hoạt động lên tới 25 kg/cm2, Giá thành hợp lý với chất lương, độ bền cực cao, nhiệt độ cao tới - 40 đến 200 độ c, hàng thông dụng dễ dàng thay thế, có nhiều dòng ống theo hệ mm, sử dụng được nhiều loại ống (PU, PA nylon, PE, PTFE ..v).

Nhược điểm nối ống hơi Inox:

• Giá thành cao hơn so với các loại nhựa thông dụng trên thị trường

• Trọng lượng nặng hơn các sản phẩm nhựa

Chức năng đầu nối ống hơi Inox:

•  Chức năng chính đầu nối nhanh inox là kết nối 2 đầu ống khí PA , PU , PE lại với nhau.

•   Sử dụng kết hợp các loại van giảm áp

•    Sử dụng kết hợp các loại van gạt tay khí nén

•    Sử dụng kết hợp các loại van an toàn

•    Sử dụng kết hợp các loại thiết bị khí nén

•    Sử dụng kết hợp các loại ống khí nén

•     Sử dụng kết hợp các loại đồng hồ áp suất

Nguyên lí làm việc nối ống hơi Inox:

• Khi ống khí được ghim vào chặt ở đầu nối nhanh
• Các phe giữ sẽ bấu giữ ống khí không cho phần ống rớt ra
• Phần phốt làm kín sẽ chặn khí thoát ra khi đang hoạt động
• Nếu ta muốn lấy ống khí ra cần đè vòng nhựa xuống ép phần phe giữ sau đó rút ống khí ra dễ dàng

Các bước lắp đặt đầu nối nhanh khí nén Inox

• Bước 1 : Kiểm tra đường kính ống khí nén
• Bước 2 : Cắt đầu ống hơi PU, PA, PE sao cho đầu bằng phẳng
• Bước 3 : Nhấn ống khí vào đầu nối khí nén Inox
• Bước 4 : Dùng tay kéo ra thử xem kết nối có được giữ chặt hay chưa
• Bước 5 : Trường hợp ta muốn rút ống ra thì cần đè vòng nhựa xuống sẽ kéo ống ra dễ dàng

Sửa chửa khi gặp sự cố đầu nối nhanh hơi:

• Trường hợp 1: Bị xì hơi ở các đầu nối hơi

•  Nguyên nhân: Áp lực quá cao, ống ghim chưa chặt vào, đầu ống chưa được cắt bằng

•  Khắc phục sự cố trường hợp 1: Kiểm tra áp lực, cắt đầu ống bằng và gim chặt vào

•  Trường hợp 2: Ống rớt ra khi đang hoạt động

•  Nguyên nhân : Do sử dụng lâu ngày đầu ống có thể bị mòn

•  Khắc phục sự cố trường hợp 2: Cắt bớt phần đầu ống khí nén

•  Trường hợp 3: Khi ghim ống vào không vừa đầu nối

• Nguyên nhân: Do một số hệ ống không theo quy chuẩn hệ mm
