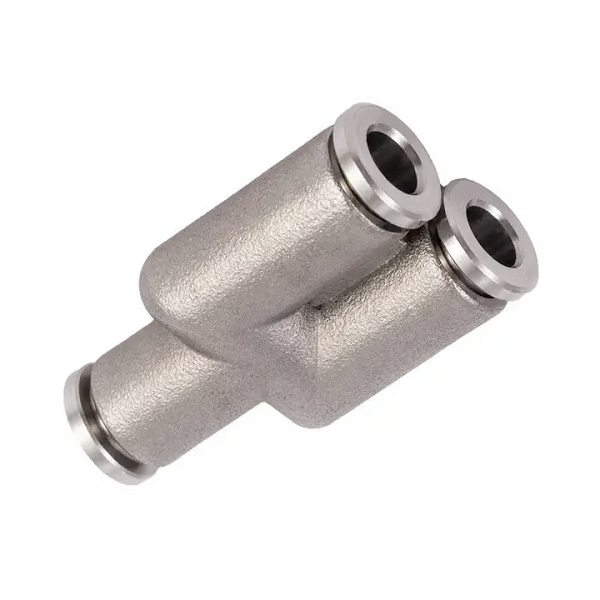

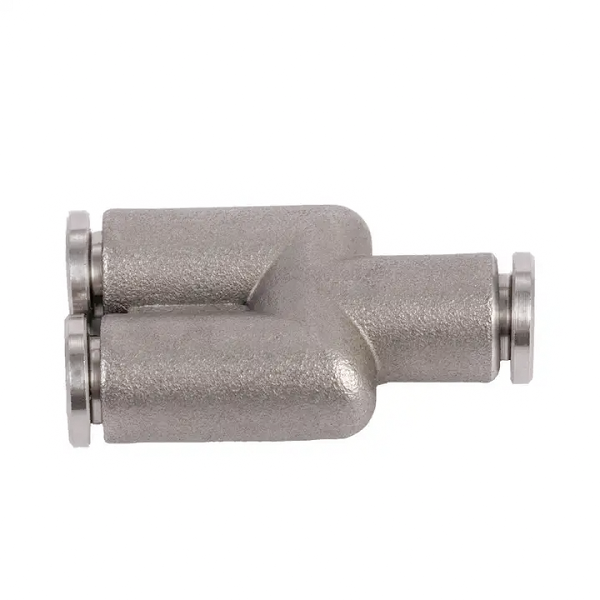

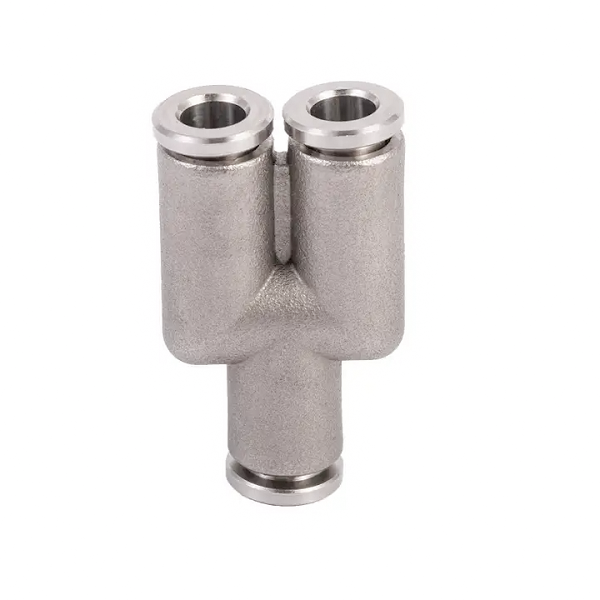

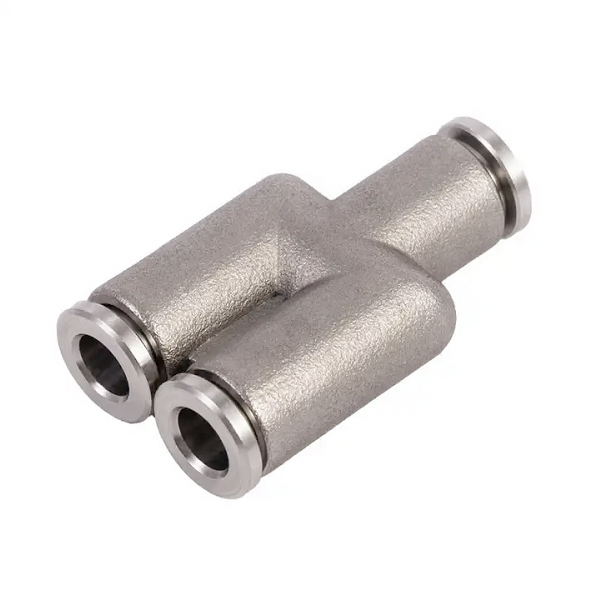

Đầu nối nhanh Inox chữ Y dùng để kết nối 3 đầu ống có đường kính bằng nhau lại với nhau tạo thành hình giống chữ Y  ( Ống kết nối PU, PA , PE )

- Đầu nối nhanh Inox chữ Y sử dụng cho các chất như: khí, nước, hóa chất…

- Dạng kết nối nhanh : ghim kết nối 3 đầu ống khí với nhau

- Màu sắc : Trắng inox

- Áp suất hoạt động: < 25 bar (25 kg/cm2 )

- Nhiệt độ hoạt động bình thường: từ -40 tới 210 độ C

- Các bộ phận chính đầu nối nhanh khí nén inox chữ Y gồm: vòng inox nhấn, phe giữ ống, phớt làm kín, thân inox 304

- Vật liệu cấu tạo đầu nối nhanh Inox chữ Y: Inox 304

- Trọng lượng sản phẩm mỗi đầu nối nhanh Inox chữ Y khoảng: 10 gam tùy theo kích cỡ.

- Tình trạng : mới 100%

- Hàng thường xuyên có sẵn

Ưu điểm Đầu nối nhanh Inox chữ Y:

• Dễ lắp đặt, áp suất hoạt động lên tới 30 kg/cm2, giá thành hợp lý với chất lương, độ bền cực cao, nhiệt độ cao tới - 40 đến 250 độ c, là loại hàng thông dụng dễ dàng thay thế, sử dụng được nhiều loại ống như PU, PA nylon, PE, PTFE ..v

Nhược điểm Đầu nối nhanh Inox chữ Y:  Giá thành cao hơn so với các loại nhựa thông dụng trên thị trường, bên cạnh rọng lượng nặng hơn so với các sản phẩm nhựa.

Chức năng đầu nối nhanh Inox chữ Y:

•  Chức năng chính đầu nối nhanh inox là kết nối 3 đầu ống khí PA , PU , PE lại với nhau.

•   Sử dụng kết hợp các loại van giảm áp,

•    Sử dụng kết hợp các loại van gạt tay khí nén,

•    Sử dụng kết hợp các loại van an toàn,

•    Sử dụng kết hợp các loại thiết bị khí nén,

•    Sử dụng kết hợp các loại ống khí nén,

•     Sử dụng kết hợp các loại đồng hồ áp suất.

Nguyên lí làm việc Đầu nối nhanh Inox chữ Y:

• Khi ống khí được ghim chặt vào ở co nối khí nhanh
• Các phe giữ sẽ bấu giữ chặc ống khí và không cho phần ống rớt ra
• Phần phớt làm kín sẽ chặn khí không cho thoát ra khi đang hoạt động
• Nếu ta muốn lấy ống khí ra, ta phải đè vòng nhựa xuống để ép phần phe giữ sau đó rút ống khí ra dễ dàng.

Các bước lắp đặt Đầu nối nhanh Inox chữ Y:

• Bước 1 : Kiểm tra đường kính ống khí nén
• Bước 2 : Cắt đầu ống hơi PU, PA, PE sao cho đầu bằng phẳng ( không gồ ghề sẽ dễ bị rò rỉ).
• Bước 3 : Tiếp tục nhấn ống khí vào đầu nối khí nén Inox
• Bước 4 : Dùng tay kéo ra thử xem kết nối có được giữ chặt hay chưa
• Bước 5 : Trường hợp ta muốn rút ống ra thì cần đè vòng nhựa xuống sẽ kéo ống ra một cách dễ dàng.

Sửa chửa khi gặp sự cố đầu nối nhanh Inox chữ Y:

• Trường hợp 1: Khi bị xì hơi ở các đầu nối hơi

                           + Nguyên nhân: Áp lực quá cao, ống ghim chưa chặt vào, đầu ống chưa được cắt bằng

                            + Khắc phục sự cố trường hợp 1: Kiểm tra áp lực, cắt đầu ống bằng và gim chặt vào

•  Trường hợp 2: Ống rớt ra khi đang hoạt động

                             •  Nguyên nhân : Do sử dụng lâu ngày đầu ống có thể bị mòn

                             •  Khắc phục sự cố trường hợp 2: Cắt bớt phần đầu ống khí nén

•  Trường hợp 3: khi ghim ống vào không vừa đầu nối

                              • Nguyên nhân: Do một số hệ ống không theo quy chuẩn hệ mm
